1)Khái niệm,công dụng,nội dung của bản vẽ lắp?
2)khái niệm, công dụng,nội dung,của bản vẽ nhà?
0 bình luận về “1)Khái niệm,công dụng,nội dung của bản vẽ lắp? 2)khái niệm, công dụng,nội dung,của bản vẽ nhà?”
1)Khái niệm: Bản vẽ lắp là tài liệu kĩ thuật diễn tả hình dạng, kết cấu của 1 sản phẩm và vị trí tương quan giữa các chi tiết máy của sản phẩm.
Công dụng: Bản vẽ láp dùng trong thiết kế, lắp ráp và sử dụng.

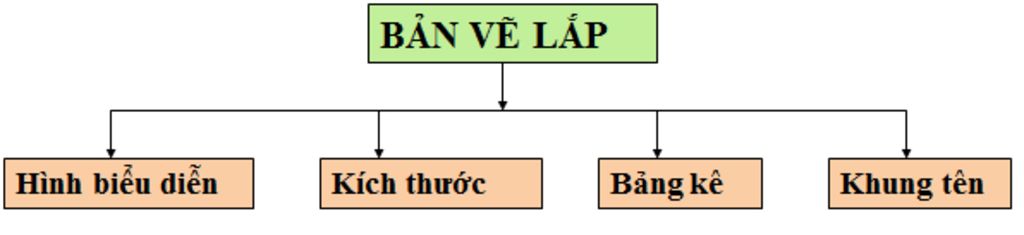

Nội dung: + Hình biểu diễn + Bảng kê + Kích thước + Khung tên
2)Khái niệm: Bản vẽ nhà là 1 loại bản vẽ xây dựng thường dùng.
Công dụng: Bản vẽ nhà được dùng trong thiết kế và thi công xây dựng ngôi nhà.
Nội dung:
+ Mặt bằng là hình cắt có mặt phẳng song song vs mặt phẳng chiếu = nhằm diễn tả vị trí, kích thước các phòng, số cửa đi, cửa sổ,…
+ Mặt đứng là hình chiếu mặt ngoài của ngôi nhà, nhằm diễn tả mặt chính hay mặt bên.
+ Mặt cắt là hình cắt có mặt phẳng cắt song song vs mặt phẳng chiếu đứng hoặc mặt phẳng chiếu cạnh, nhằm diễn tả các bộ phận và kích thước của ngôi nhà theo chiều cao.
1) Khái niệm: Bản vẽ lắp là tài liệu kĩ thuật diễn tả hình dạng, kết cấu của 1 sản phẩm và vị trí tương quan giữa các chi tiết máy của sản phẩm.
Công dụng: Bản vẽ láp dùng trong thiết kế, lắp ráp và sử dụng.
Nội dung: + Hình biểu diễn + Bảng kê
+ Kích thước + Khung tên
2) Khái niệm: Bản vẽ nhà là 1 loại bản vẽ xây dựng thường dùng.
Công dụng: Bản vẽ nhà được dùng trong thiết kế và thi công xây dựng ngôi nhà.
Nội dung:
+ Mặt bằng là hình cắt có mặt phẳng song song vs mặt phẳng chiếu = nhằm diễn tả vị trí, kích thước các phòng, số cửa đi, cửa sổ,…
+ Mặt đứng là hình chiếu mặt ngoài của ngôi nhà, nhằm diễn tả mặt chính hay mặt bên.
+ Mặt cắt là hình cắt có mặt phẳng cắt song song vs mặt phẳng chiếu đứng hoặc mặt phẳng chiếu cạnh, nhằm diễn tả các bộ phận và kích thước của ngôi nhà theo chiều cao.
