1. Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt. 2. Hãy vẽ sơ đồ lắp đặt mạch điện bảng điện gồm các phần tử sau: 1 cầu chì, 1 ổ cắm điện, 1 công tắc đi

1/

-Sơ đồ nguyên lí là sơ đồ chỉ nói lên mối liên hệ điện mà không thể hiện vị trí sản xuất hay cách lắp ráp các phần tử của mạng điện

-Sơ đồ lắp đặt biểu thị vị trí lắp đặt, cách lắp ráp giữa các phần tử của mạng điện và cần dùng để dự trù vật liệu, lắp đặt sửa chữa mạch điên

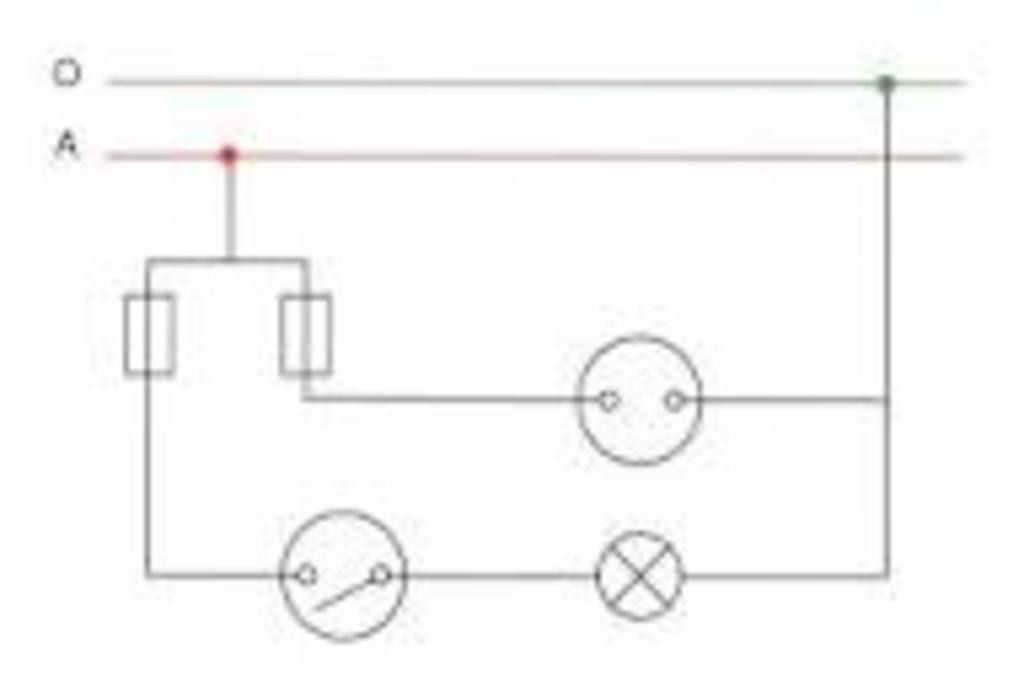

2/
