-Ren trong: + Đường đỉnh ren nằm trong đường chân ren. + Vòng đỉnh ren nằm trong vòng chân ren. -Ren ngoài: + Đường đỉnh ren nằm ngoài đường chân ren. + Vòng đỉnh ren nằm ngoài vòng chân ren. Bình luận
* Ren ngoài (ren trục): – Ren ngoài là ren được hình thành từ mặt ngoài của chi tiết – Đường đỉnh ren được vẽ bằng nét liền đậm – Đường chân ren được vẽ bằng nét liền mảnh – Đường giới hạn ren được vẽ bằng nét liền đậm – Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm – Vòng chân ren được vẽ hở bằng nét liền mảnh * Ren trong (ren lỗ): – Ren trong là ren được hình thành từ mặt trong của lỗ – Đường đỉnh ren được vẽ bằng nét liền đậm – Đường chân ren được vẽ bằng nét liền mảnh – Đường giới hạn ren được vẽ bằng nét liền đậm – Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm – Vòng chân ren được vẽ hở bằng nét liền mảnh Bình luận
-Ren trong:
+ Đường đỉnh ren nằm trong đường chân ren.
+ Vòng đỉnh ren nằm trong vòng chân ren.
-Ren ngoài:
+ Đường đỉnh ren nằm ngoài đường chân ren.
+ Vòng đỉnh ren nằm ngoài vòng chân ren.

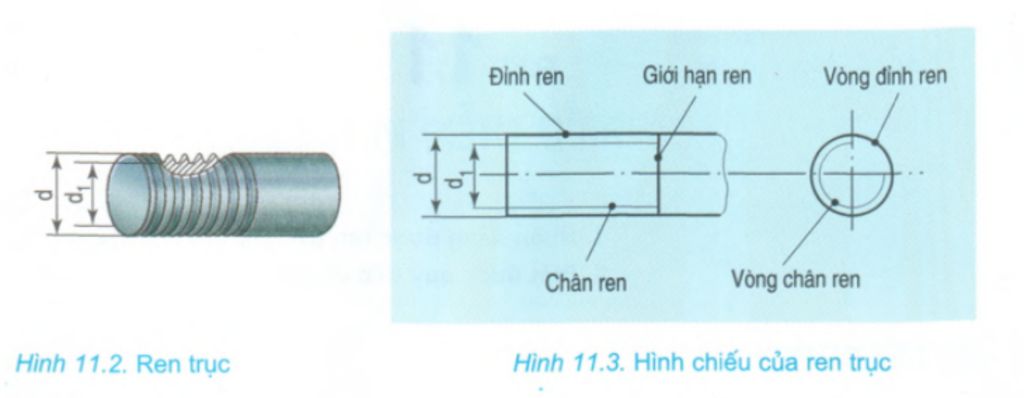

* Ren ngoài (ren trục):
– Ren ngoài là ren được hình thành từ mặt ngoài của chi tiết
– Đường đỉnh ren được vẽ bằng nét liền đậm
– Đường chân ren được vẽ bằng nét liền mảnh
– Đường giới hạn ren được vẽ bằng nét liền đậm
– Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm
– Vòng chân ren được vẽ hở bằng nét liền mảnh
* Ren trong (ren lỗ):
– Ren trong là ren được hình thành từ mặt trong của lỗ
– Đường đỉnh ren được vẽ bằng nét liền đậm
– Đường chân ren được vẽ bằng nét liền mảnh
– Đường giới hạn ren được vẽ bằng nét liền đậm
– Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm
– Vòng chân ren được vẽ hở bằng nét liền mảnh
